Recolección de Agua Pluvial


Las instalaciones de recogida de aguas pluviales existentes consisten básicamente en la canalización del agua del tejado


de la cubierta.



El agua obtenida de la lluvia puede ser utilizada en lavadoras, lavavajillas y baños.

Aprovechar el agua pluvial tiene otras ventajas a la hora de lavar nuestra ropa, al ser el agua de lluvia mucho más blanda que la del grifo, estamos ahorrando hasta un 50% de detergente. (no contiene cal)

Criterios de diseño

  • Número de usuarios
  • · Coeficiente escorrentía
  • · Demanda de agua

















pi=precipitción del mes "i"
Ppi= promedio de precipitación mensual del mes "i" de todos los años evaluados.

Determinación mensual de demanda







Nu : número de usuarios que se benefician del sistema.

Nd : número de días del mes analizado

Dot : dotación (lt/persona.día)

Di : demanda mensual (m3)




Determinación del volumen del tanque








Ppi : precipitación promedio mensual (litros/m2)


Ce : coeficiente de escorrentía


Ac : área de captación (m2)



Ai : Abastecimiento correspondiente al mes “i” (m3)





Datos obtenidos según presipitación de Guadalajara Jal. México 2009, escorrentía del .9, dotación diaria de 150lts/persona/dia

En una casa habitación se podría sustituir hasta 50.000 litros anuales de agua potable por agua pluvial.

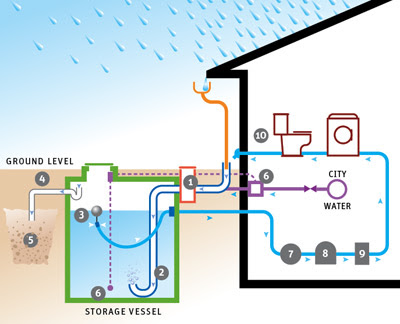

Sistema de recolección de aguas pluviales


El agua que cae del tejado va hacia la cuba de almacenaje (aérea o subterránea) instalada en un lugar fresco donde no le de la luz del sol.








1.Filtro


2.Deflector de Agua


3. Aspiración flotante


4.Sifon antiroedores


5. Pozo de Absorción
6. Deflector







Sistema de almacenamiento de aguas pluviales Rotoplas

El agua debe llegar filtrada a la cuba y no se puede aprovechar el agua de escorrentía. Existen modelos de 1600 a 9000 litros, su elección dependerá del tamaño de su jardín.

El sistema rotoplas ofrece una alternativa social al abastecimiento de agua para las comunidades marginadas.








Cisterna equipada rotoplas 1000Lts $3,050.00
Cisterna rotoplas sin equipo 10,000Lts $16,209.40


Cisterna rotoplas sin equipo 5000Lts $7,852.89

Cisterna rotoplas sin equipo 2800Lts $4,212.22

Cisterna roroplas sin equipo 1200Lts $2093.00

Bibliografía




www.csostenible.net




www.maslibertad.com/huerto/AguaLluvia.pdf




www.casafonlafuente.es









*Presipitación anual enGuadalajara JAL. México 2009 IAM.










Coeficiente de Escorrentía









Determinación de la precipitación promedio mensual



n: años avaluados
